YM-350 – накладний електромагнітний замок з силою утримання до 350 кг на розрив.
Компанія-виробник Yli Electronic
Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні, скляні (з монтажним кутком MBK-350UL) двері.
ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

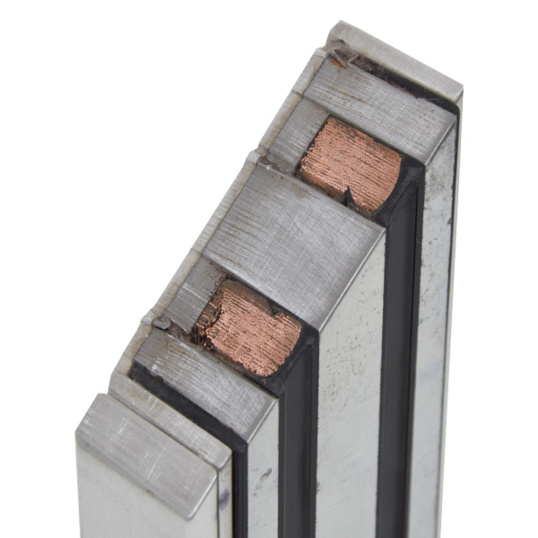

Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.
ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-350
Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.
Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-350
Сила утримання: 350 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V | DC24V (перемикається перемичкою на замку)
Споживання: 12V/480mA | 24V/240mA
Розміри:
- замок з кріпильною планкою: 285 х 55 х 27.5 мм;
- відповідна планка: 190 х 45 х 11 мм
КОМПЛЕКТАЦІЯ YM-350
- електромагнітний замок з кріпильною планкою
- відповідна частина
- кріпильний комплект
- монтажний стікер з розміткою
- інструкція
ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА
ВІДПОВІДНА ПЛАНКА
- Наклейте трафарет в місці встановлення відповідної частини на двері;
- З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки;
- Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа
ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.
КРІПИЛЬНА ПЛАНКА ЗАМКА
Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.
ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа.
ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ
Підключіть електромагнітний замок до живлення:
- (+) до червоного дроту;
- (-) до чорного
СУМІСНІСТЬ
Електромагнітний замок YM-350 сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.
МОНТАЖНІ АКСЕСУАРИ
Для електромагнітного замка YM-350 доступні наступні додаткові монтажні аксесуари:
- MBK-350UL – UL-подібний монтажний куточок для скляних дверей;
- MBK-350L – L-подібний монтажний куточок для вузьких металевих, дерев'яних чи металопластикових дверей;
- MBK-350ZL – ZL-подібний монтажний куточок для дерев'яних і металевих дверей, що відчиняються всередину.
Тип пристрою
Замок електромагнітний
