Замок електромагнітний Yli Electronic YM-280CAM (LED) накладний

0 відгуків

код: 107181

3 280

Відсутній
Доставка

Основні особливості
  • Електромагнітний замок з камерою 1 / 3CMOS, f = 1.8, 550ТВЛ, кут огляду 167 °, світлова індикація, датчик стану двері, таймер затримки, накладний монтаж, сила утримання 280 кг, живлення: DC12V / 600mA, DC24V / 300mA. Розміри: 280х48х26,5 мм. Підходить для дерев'яної, скляної, металевої та протипожежних дверей.
Гарантія 36 місяців

Обмін/повернення товару в період 14 днів

Професійний монтаж з гарантією

Професійний монтаж з гарантією

Дане обладнання може бути встановлене нашими кваліфікованими спеціалістами.

Дізнатись більше
Індивідуальний підбір обладнання

Індивідуальний підбір обладнання

Наші спеціалісти допоможуть вам підібрати найкраще обладнання для вашого об'єкту.

Дізнатись більше

Опис

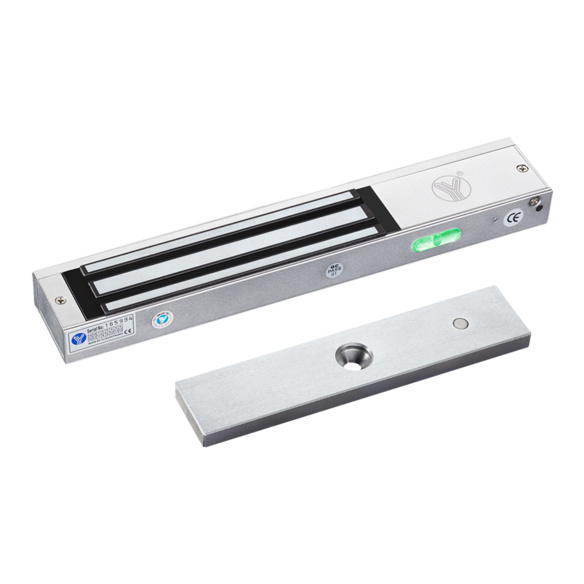

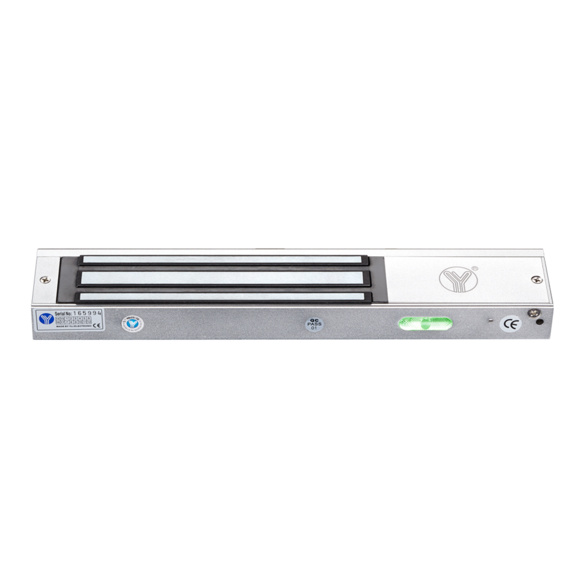

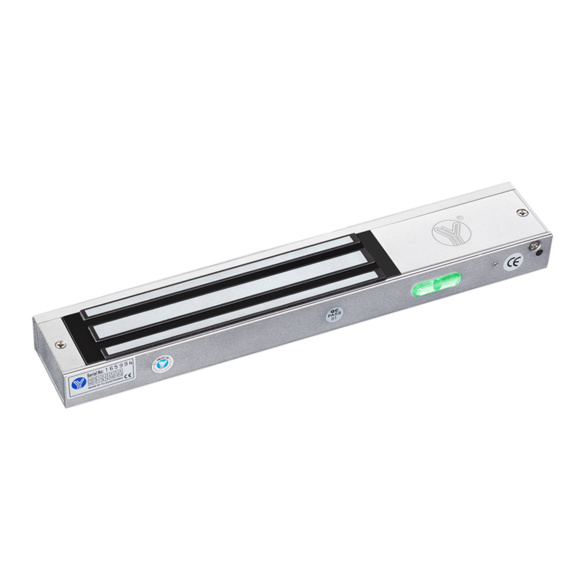

YM-280CAM – накладний електромагнітний замок із вбудованою камерою з силою утримання до 280 кг на розрив.

Компанія-виробник Yli Electronic

Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні двері чи скляні двері (з використанням монтажного куточка MBK-280UL).

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-280CAM

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.

Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-280CAM

Сила утримання: 280 кг

Матеріал корпусу: анодований алюміній

Матеріал відповідної частини: цинк

Живлення: DC12V | DC24V (перемикається перемичкою на замку)

Споживання: 12V/600mA | 24V/300mA

Розміри:

- замок: 280 х 48 х 26.5 мм;

- відповідна планка: 180 х 38 х 11 мм

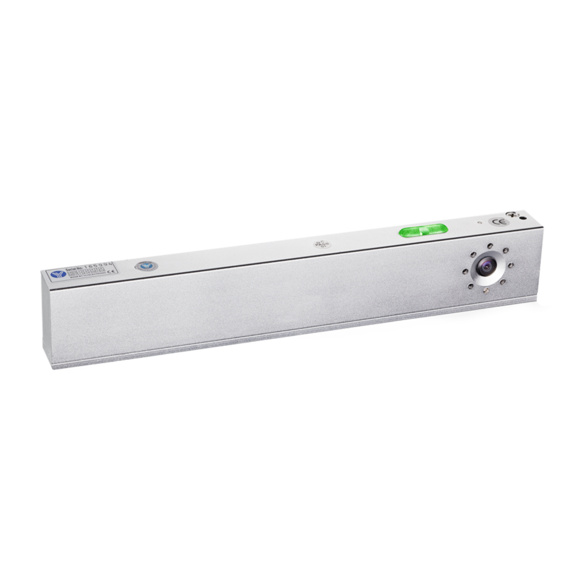

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ КАМЕРИ ВБУДОВАНОЇ В ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-280CAM

Відеостандарт: PAL/NTSC

Матриця: 1/3 CMOS

Фокусна відстань: f=1.8 mm

Кут огляду: 167°

Роздільна здатність: 550 ТВЛ

Відеовихід: 75 Ом/BNC

КОМПЛЕКТАЦІЯ YM-280CAM

- електромагнітний замок з кріпильною планкою

- відповідна частина

- кріпильний комплект

- монтажний стікер з розміткою

- інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА

ВІДПОВІДНА ПЛАНКА

- Наклейте трафарет в місці встановлення відповідної частини на двері;

- З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки;

- Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

КРІПИЛЬНА ПЛАНКА ЗАМКА

Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) за допомогою маленького шестигранного ключа.

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

Підключіть електромагнітний замок до живлення:

- (+) до червоного дроту;

- (-) до чорного

СУМІСНІСТЬ

Електромагнітний замок YM-280CAM сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.

МОНТАЖНІ АКСЕСУАРИ

Для електромагнітного замка YM-280CAM доступні наступні додаткові монтажні аксесуари:

- MBK-280Cam

- MBK-280UL
