Замок електромагнітний Yli Electronic YM-180-S з датчиком стану замка

0 відгуків

код: 107175

1 330 ₴

Відсутній

Доставка

Основні особливості

Знятий з виробництва. Рекомендуємо схожу модель YM-180N(LED). Електромагнітний замок з датчиком стану замка, накладний, сила утримання 180 кг, живлення: DC12V / 300mA, DC24V / 150mA. Розміри: 183х41,4х20,5 мм. Підходить для дерев'яних, скляних, металевих та протипожежних дверей.

Гарантія 36 місяців

Обмін/повернення товару в період 14 днів

Професійний монтаж з гарантією

Дане обладнання може бути встановлене нашими кваліфікованими спеціалістами.

Дізнатись більше

Індивідуальний підбір обладнання

Наші спеціалісти допоможуть вам підібрати найкраще обладнання для вашого об'єкту.

Дізнатись більше

Опис

Характеристики

Відгуки

Відео

Фото

Інструкція

Вас може зацікавити

Опис

Знятий з виробництва. Рекомендуємо схожу модель YM-180N(LED).

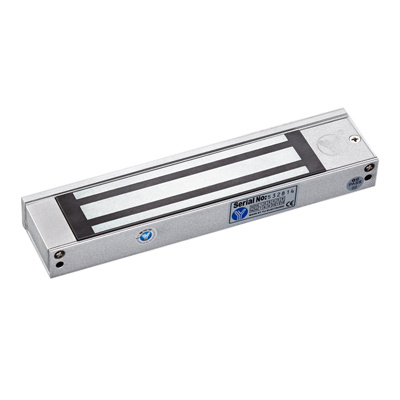

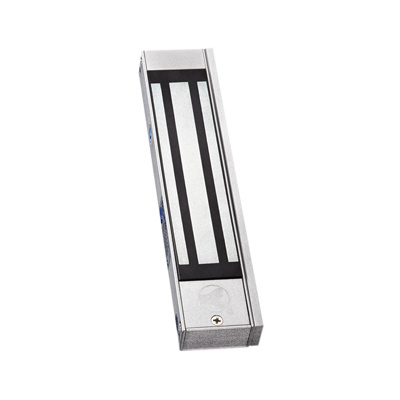

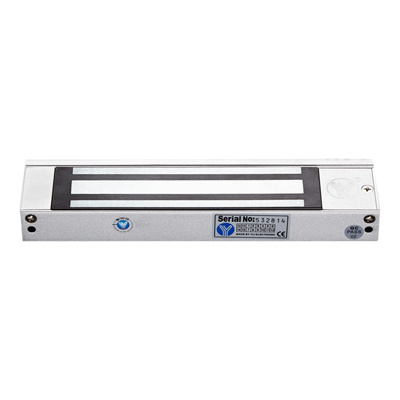

YM-180-S – накладний електромагнітний замок (з датчиком) з силою утримання до 180 кг на розрив.

Компанія-виробник Yli Electronic

Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні або скляні двері (з використанням монтажного куточка MBK-180UL).

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

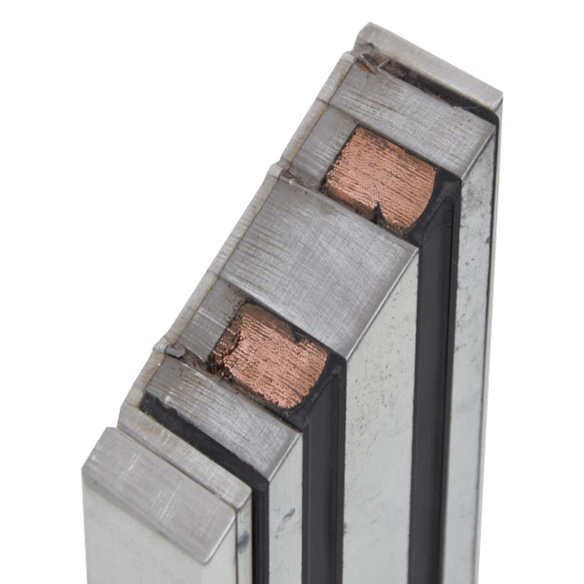

Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-180-S

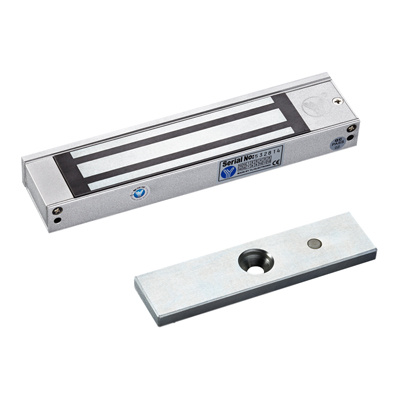

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.

Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-180-S

Сила утримання: 180 кг

Матеріал корпусу: анодований алюміній

Матеріал відповідної частини: цинк

Живлення: DC12V | DC24V (перемикається перемичкою на замку)

Споживання: 12V/300mA | 24V/150mA

Розмір:

- замок з кріпильною планкою: 183 x 41.4 x 20.5 мм;
- відповідна планка: 130х33х10 мм

КОМПЛЕКТАЦІЯ YM-180-S

- електромагнітний замок з кріпильною планкою
- відповідна частина
- кріпильний комплект
- монтажний стікер з розміткою
- інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА

ВІДПОВІДНА ПЛАНКА

- Наклейте трафарет в місці встановлення відповідної частини на двері;
- З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки;
- Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

КРІПИЛЬНА ПЛАНКА ЗАМКА

Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) за допомогою маленького шестигранного ключа.

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

Підключіть електромагнітний замок до живлення:

- (+) до червоного дроту;
- (-) до чорного

СУМІСНІСТЬ

Електромагнітний замок YM-180-S сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.

МОНТАЖНІ АКСЕСУАРИ

Для електромагнітного замка YM-180-S доступні наступні додаткові монтажні аксесуари:

- MBK-180L-S – L-подібний монтажний куточок для вузьких дверей.
