Основні особливості
  • Тип: Ліфтовий модуль
  • Кількість керованих поверхів: до 64
  • Мережевий інтерфейс: Ethernet-RJ45
  • Джерело живлення: 5-40 В
  • Місце монтажу: дах кабіни ліфта
  • Розміри: 100х80 мм
Гарантія 12 місяців

Обмін/повернення товару в період 14 днів

Сертифіковано в Україні

Данний продукт сертифікований в Україні компанією УкрСЕПРО і має сертифікат відповідності.

Професійний монтаж з гарантією

Професійний монтаж з гарантією

Дане обладнання може бути встановлене нашими кваліфікованими спеціалістами.

Дізнатись більше
Індивідуальний підбір обладнання

Індивідуальний підбір обладнання

Наші спеціалісти допоможуть вам підібрати найкраще обладнання для вашого об'єкту.

Дізнатись більше

Опис

Ліфтовий контролер BAS-IP LC-01


BAS-IP LC-01 - це мережевий пристрій, який забезпечує такі алгоритми роботи ліфта:
Кожен мешканець їде на свій поверх (або вказаний список поверхів). Сервісний персонал може їхати або на всі поверхи, або на список заданих поверхів.
Можна задати поверхи, доступ до яких тільки за ідентифікаторами. Решта поверхів не обмежені в доступі.

BAS-IP LC-01 не працює як окремий пристрій. Для повноцінної роботи необхідно, щоб "LC-01" використовував дані з материнського пристрою (AA-xx, CR02), і перебував з ним в одній локальній мережі.

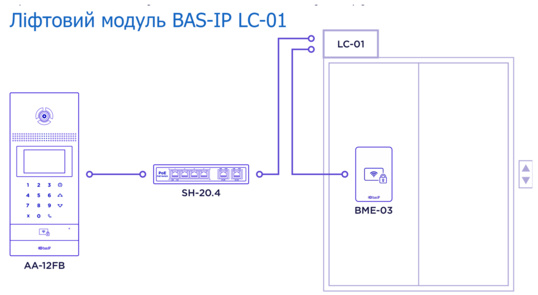

Приклад: У під'їзді багатоповерхового будинку є кілька ліфтів. Кожен ліфт має модуль "LC-01". Кожен модуль "LC-01" взаємодіє з панеллю АА, встановленою на вході в будівлю.

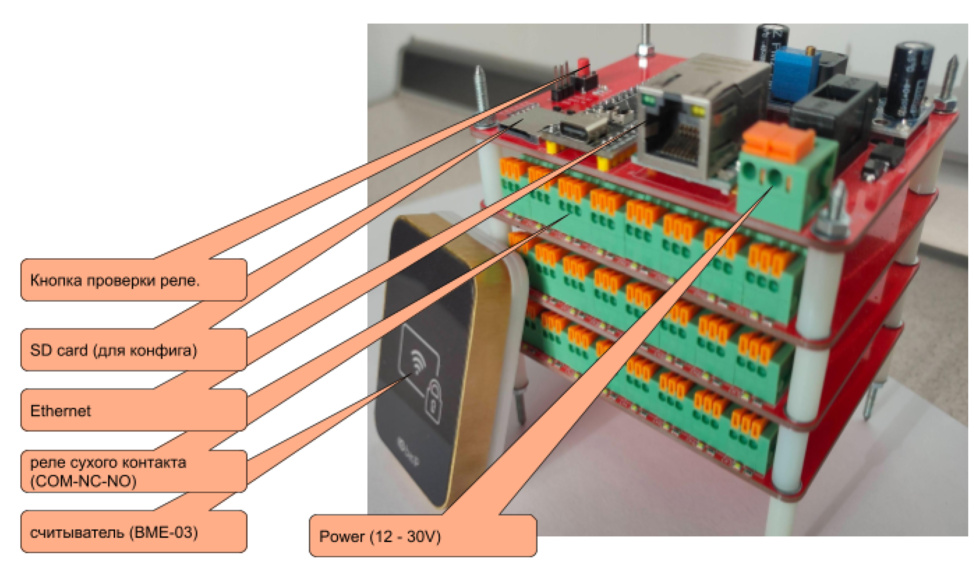

Підключення ліфтового модуля

Загальне розміщення.
Ліфтовий модуль, як правило, розміщується в металевому боксі на даху ліфтової кабіни.
Від боксу необхідно прокласти сигнальний кабель для підключення зчитувача.

Підключення в локальну мережу СКД.
Використовуйте спеціальний кабель ethernet високої гнучкості, щоб прокласти локальну мережу від боксу до комутатора.

Живлення.
Ліфтовий модуль "LC-01" можна живити постійною напругою від 12 до 30 В .  У ліфтах часто використовують напругу 24 В, якою можна скористатися, або використовуйте додатковий блок живлення (12 або 24 В) з потужністю не менше 3А.  Це питання потребує узгодження з виробником ліфта. Під час під'єднання дотримуйтеся полярності.


Конфігурування BAS-IP LC-01

Ліфтовий модуль LC-01 не працює самостійно. Усі дані про ідентифікатори, квартири, поверхи він бере (синхронізує) з материнського пристрою. Материнським пристроєм може виступати:
АА-07
АА-12
АА-14
СR-02
AV-08
інші.
Тому ліфтовий модуль LC-01 потребує мінімальних налаштувань.
Потрібно вказати:
мережеві параметри LC-01
мережеві параметри материнського пристрою
логін/пароль доступу до материнського пристрою.


Основні характеристики

Кількість контрольованих поверхів: до 64
Спосіб взаємодії з автоматикою ліфта: Сухі контакти.

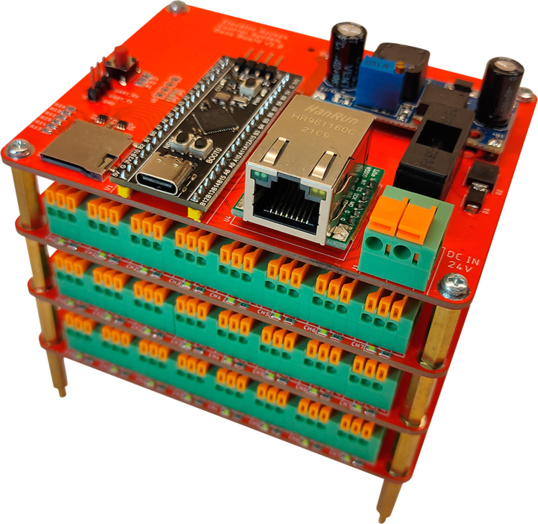

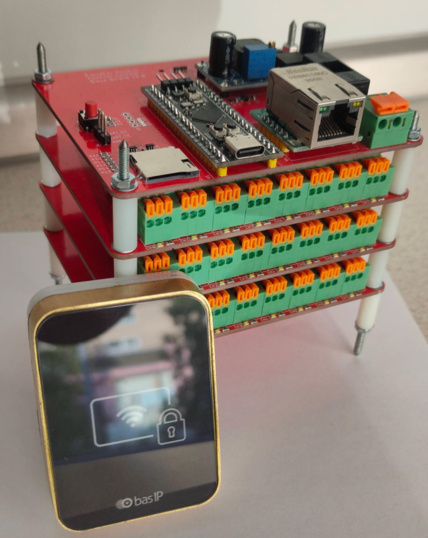

Модульне складання: Ліфтовий модуль збирається релейними блоками. У кожному блоці по 8 поверхів.
Розмір ширина*глибина: - 80х100 мм (Висота збірки розраховується висота плати контролера 20 мм + 20 мм на кожен блок по 8 поверхів.  )
Напруга живлення: +9...+48 В
Потужність макс: 3А при живленні 12 В.
Інтерфейс Wiegand: 1 шт.
Інтерфейс Ethernet: 1шт. (Увага POE НЕ підтримується)
Час реакції на подію: 0,6 секунди
Тип карт / брелоків: BLE, EM-Marine 125 кГц, HID, Mifare 13.56 МГц, Touch Memory (iButton), Vizit
Підтримка технології UKEY: ТАК (EM-Marin/ MIFARE®/NFC/Bluetooth)

Характеристики

Тип пристрою

Ліфтовий модуль

Розміри

100х80 мм

Інструкція

Ліфтовий модуль BAS-IP LC-01
Завантажити
